Что такое ГНБ и как работает горизонтально-направленное бурение: пошаговый разбор
Технология ГНБ простыми словами: этапы работ, пилотная скважина, расширение, протяжка трубы. Как устроено горизонтально-направленное бурение.
Зачем вообще бурить, а не копать
Классическая траншея — самый очевидный способ проложить трубу или кабель под землёй, но далеко не всегда применимый: она разрушает дорожное покрытие, требует восстановления благоустройства, а под руслом реки или действующей магистралью траншею просто невозможно выкопать. Горизонтально-направленное бурение (ГНБ) решает эту задачу без единой траншеи на поверхности — коммуникация прокладывается под землёй по заранее рассчитанной траектории.
Этап 1: пилотное бурение

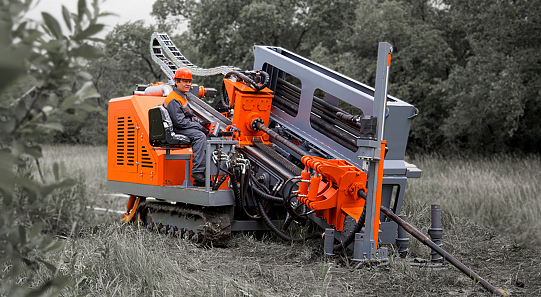

Установка ГНБ бурит первую, самую тонкую скважину — пилотную — по заданной траектории, контролируя направление с помощью локационной системы. Оператор в реальном времени видит положение буровой головки под землёй и корректирует курс, обходя обнаруженные препятствия.
Этап 2: расширение скважины
Пилотная скважина обычно слишком узкая для протяжки трубы нужного диаметра. На этом этапе к буровой штанге присоединяется расширитель, и скважина последовательно, иногда в несколько проходов, расширяется до диаметра, немного превышающего диаметр протягиваемой трубы.
Этап 3: протяжка трубы
Финальный этап — труба или кабель присоединяется к расширителю и протягивается через готовую скважину обратно к буровой установке. Именно тяговое усилие установки на этом этапе определяет, какой длины и диаметра трубу можно проложить за один проход — установки PRIDE линейки ГНБ рассчитаны на тяговое усилие от 8 до 30 тонн в зависимости от модели.
Что ограничивает метод
ГНБ плохо работает в очень рыхлых, обводнённых грунтах без специальной подготовки бурового раствора, а также там, где траектория требует резкого изменения направления на коротком участке — изгиб буровой штанги физически ограничен. Перед началом работ обязательна геологическая разведка трассы: неучтённое препятствие под землёй способно сорвать весь проект.
