Об установке

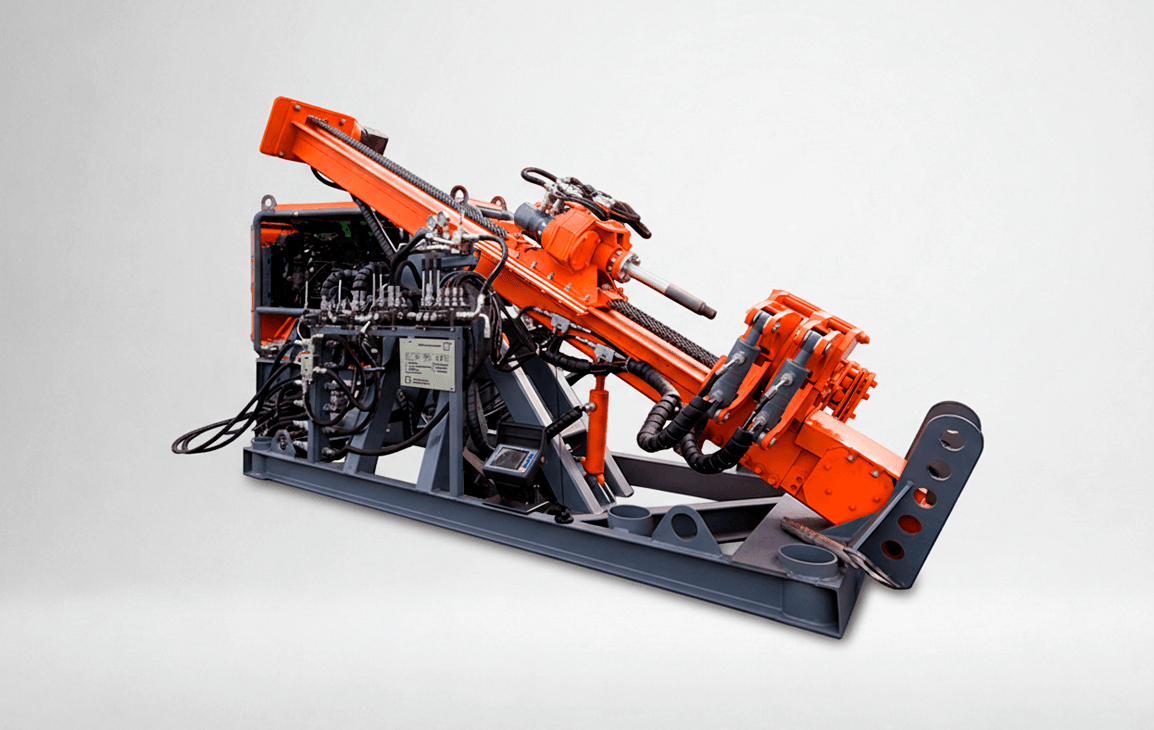

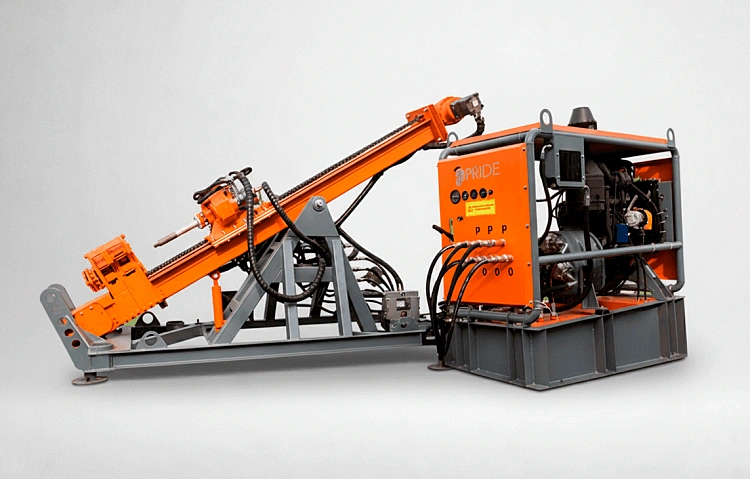

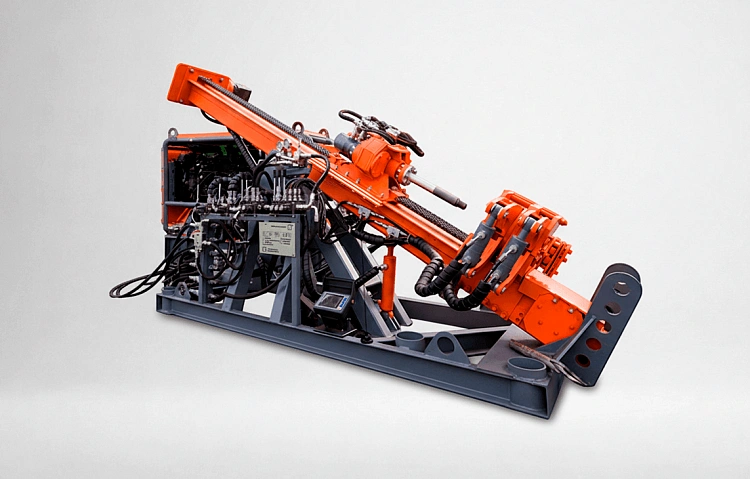

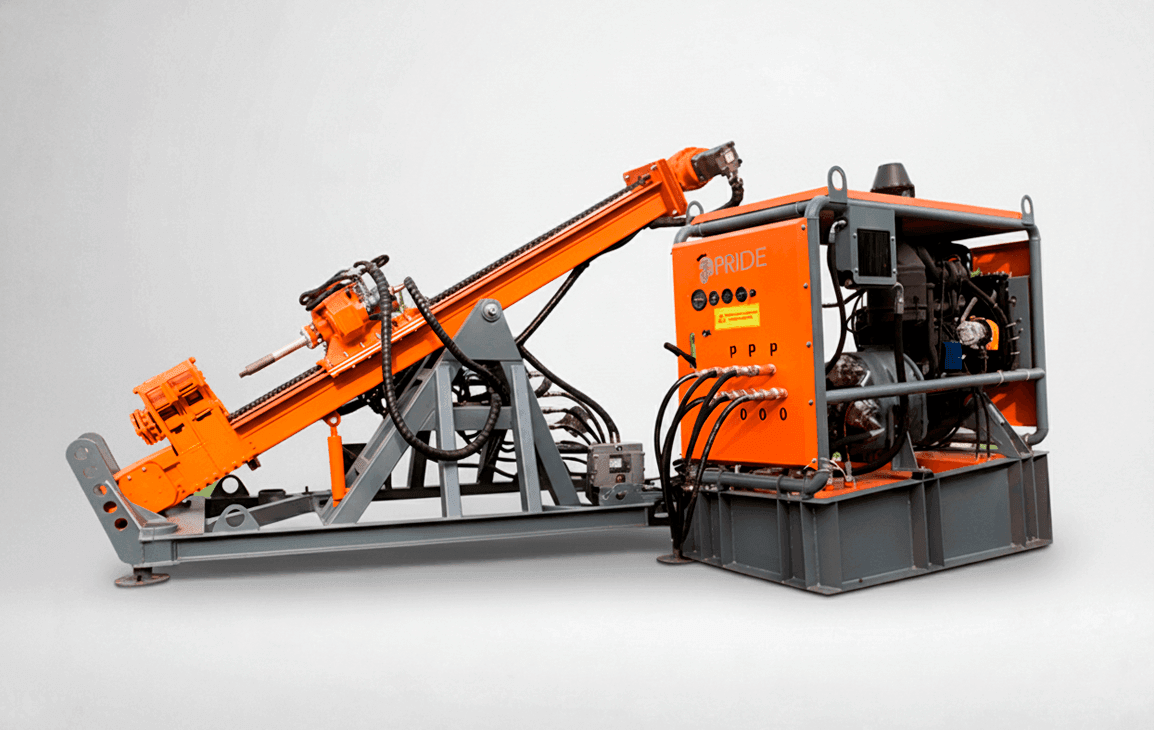

Буровой
лафет ГНБ 4x8 — лафетная несамоходная установка для горизонтально‑направленного бурения: прокладка труб и кабелей коммуникаций на длину до 150 м с поверхности и из приямка.
Цена: по запросу
| Характеристики | Значения |
|---|---|
| Max. длина бурения | 150 м |
| Диаметр прокладки трубы | до 400 мм |
| Тип бурения | ГНБ с наклонным участком |
| Двигатель | Дизельный |
| Мощность двигателя | 105 л.с |
Особенности установки
- Лафетная несамоходная установка ГНБ 4x8 с тяговым усилием 8 тонн монтируется на транспортный лафет — альтернатива гусеничным комплексам по мощности, при этом является более доступным вариантом по цене.
- Лафетная несамоходная установка ГНБ 4x8 работает с поверхности или из стартового приямка методом горизонтально-направленного бурения.
- Буровой лафет ГНБ 4x8 включает в себя индивидуальные комплектации: выбор двигателя, бурового насоса, системы анкерения, бурового инструмента.
Область применения
- Прокладка подземных коммуникаций ГНБ: трубопроводы, кабели связи.
- Горизонтальное бурение под дорогами, магистралями, реками без вскрытия.
- Бурение скважин в строительстве с сохранением благоустройства участка.
- Подземное направленное бурение трубопроводов.
Эксплуатационные особенности
- Тяговое усилие бурового лафета ГНБ 4x8 обеспечивает мощность, сопоставимую с самоходными ГНБ.
- Ручная подача штанг несамоходной установки ГНБ проста в эксплуатации, а ресурсы и надёжность установки не уступают гусеничным комплексам.
- Универсальность бурового лафета позволяет выполнять бурение скважин как с поверхности, так и из приямка, что удобно для оператора.
- Доступны разные комплектации — от мини‑ГНБ до полной оснастки для бурения ГНБ.
Технология бурения
- Буровой лафет ГНБ 4x8 ориентирован на направленное бурение с наклонным участком
- Буровая установка ГНБ 4x8 включает в себя расширение скважины и протяжка трубы методом ГНБ.
- Буровой лафет ГНБ 4x8 обеспечивает точную прокладку коммуникаций без вскрытия грунта.
Основные
-
Максимальная глубина бурения, (м)150
-
Диаметр бурения, (мм)400
-
Скорость движения кареткидо 20 см/сек
-
Тип буренияГНБ с наклонным участком
Вращатель
-
Частота вращения шпинделя, (об/мин)2500 Нm до 150 об/мин, 5000 Нm до 75 об/мин
-
Максимальный крутящий момент5000 Hm
Механизм подачи
-
Усилие подачи (вверх), (кг)10 000
-
Усилие подачи (вниз), (кг)10 000
Агрегат насосный
-
Буровой насосDYNASET 90/150
Мачта
-
Угол наклона забуривания0,2,4,6,8,10°
-
Высота1,8 - 2,1 м
Дополнительное оборудование
-
набор бурового инструмента
Маслостанция
-
Модель двигателяD-245
-
Мощность двигателя105 л.с.
-
Тип приводаДизельный
×
![]()
❮
❯
